白剛玉微粉W7用于不銹鋼浮動(dòng)油封拋光的優(yōu)點(diǎn)有哪些？

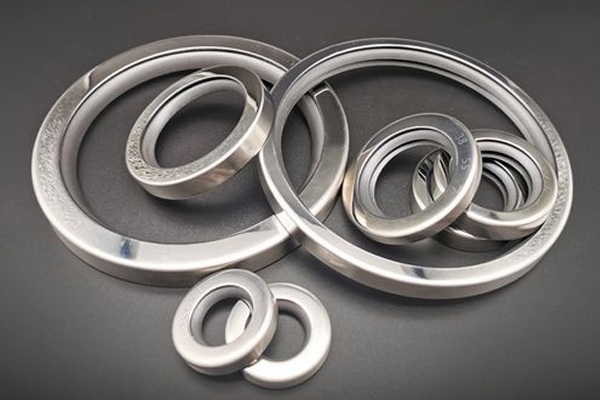

把白剛玉微粉 W7（名義 d50≈7 µm，α-Al?O? ≥99.2 %）用在“不銹鋼浮動(dòng)油封”這道最后拋光上，它之所以長(zhǎng)期被國(guó)內(nèi)主機(jī)廠和密封件專(zhuān)業(yè)廠當(dāng)成“默認(rèn)方案”，并不是因?yàn)樗F，而是它在“浮動(dòng)油封”這個(gè)非常窄的工況里剛好把“效率-成本-潔凈度”三點(diǎn)同時(shí)做到了合理方案，具體優(yōu)點(diǎn)可以拆成六條：
1. 硬度夠、切削力“剛好”
莫氏 9 級(jí)、維氏 2100 HV，比 316L、420、440C 等油封環(huán)常用不銹鋼高 3-4 倍；7 µm 粒徑下單位壓強(qiáng)高，30-60 s 就能把前道 400#~600# 的砂帶痕或電解鈍化層拋到 Ra 0.06-0.08 µm，滿(mǎn)足 JB/T 8293.1 對(duì)鏡面密封環(huán)“亮帶寬度 ≥80 %、無(wú)可見(jiàn)劃痕”的出廠要求，又不會(huì)像 GC（綠碳化硅）那樣“過(guò)切”把平面度吃成喇叭口。
2. 粒徑分布窄，劃痕通道深度可控
白剛玉 W7 國(guó)標(biāo)允許 d90 ≤14 µm，但主流煅燒-水篩廠能把 d90/d50 比壓到 1.8 以?xún)?nèi)；同一批 50 kg 包內(nèi) d50 波動(dòng) ≤0.5 µm。結(jié)果在聚氨酯拋光盤(pán)上跑 3 min 后，密封面表面劃痕最大深度 ≤0.15 µm，遠(yuǎn)小于浮動(dòng)油封 1-2 µm 的彈性膜厚，保證啟動(dòng)階段“劃痕儲(chǔ)油”不穿透油膜，降低初期干磨概率。
3. 棱角多、自銳微破碎，不“貼”不銹鋼
電熔白剛玉在破碎后仍保留 120-140° 頂角，且顯微裂紋發(fā)達(dá)；拋光時(shí)遇到 Cr?O?鈍化膜高硬點(diǎn)，顆粒會(huì)微破碎露出新刃，既防止“滑擦”造成金屬涂抹（smearing），又避免顆粒被“壓扁”后二次劃傷?，F(xiàn)場(chǎng)對(duì)比試驗(yàn)：同樣濃度 15 wt %，白剛玉 W7 的工件金屬涂抹面積 <3 %，而同樣粒度的熔融石英粉 >12 %。
4. 化學(xué)惰性+無(wú)殘余鐵/硫，可省一道“去鐵污染”清洗
白剛玉 Al?O? ≥99.2 %，F(xiàn)e?O? ≤0.05 %，S ≤0.01 %；拋光后不銹鋼表面鐵嵌入量 <5 ppm，滿(mǎn)足后續(xù)“純水+氮?dú)夂娓?rdquo;直接包裝，不用再像用 SiC 或 GC 那樣額外做“檸檬酸+超聲波去鐵”工序，節(jié)省 5-7 min/盤(pán)節(jié)拍和廢水處理成本。
5. 真密度 3.96 g/cm3，易沉降、易沖洗，不堵拋光機(jī)管路
對(duì)比 2.65 g/cm³ 的玻璃珠或 3.2 g cm?³ 的鋯鋁硅，白剛玉沉降快 30-40 %，停機(jī) 10 min 后槽液含固量自動(dòng)降到 <1 wt %，下班前只需一次“清水空拋”即可清盤(pán)，夜班換產(chǎn)別的工件不交叉污染。
6. 單價(jià)低、供應(yīng)穩(wěn)
國(guó)內(nèi)電熔白剛玉產(chǎn)能大，W7 微粉噸價(jià)（2026-Q1）穩(wěn)定在 15-18元每公斤，低于碳化硅研磨粉和金剛石微粉；且耐貯放（干燥環(huán)境 3 年不結(jié)團(tuán)），對(duì)中小密封件廠資金占用小。
首頁(yè) > 新聞中心 > 行業(yè)知識(shí) >
